形貌定义功能——上海技物所在新型二维层状PN结制备方面取得重要进展

来源: 时间:2022-06-08



  上海技术物理研究所陆卫、李天信、胡伟达研究员团队研究发现了一种二维层状PN结的创新制备方法,这种结型器件将极大精简半导体制造工艺,可为物理极限尺度下的(光)电子器件制备提供有效途径。相关成果于66日以“Pristine PN junction toward atomic layer devices”为题在线发表于《光科学及应用》(light: Science & Applications)杂志。

  研究揭示了MoTe2MoS2WSe2BP二维层状材料的掺杂极性和浓度的变化规律—随着材料厚度变化而改变。例如:MoTe2材料为一个分子层、三个分子层、五个分子层结构时分别表现出p型、非故意掺杂和n型掺杂行为。利用这种新奇特性,研究人员可在多种二维材料上方便制备原子层陡峭的PN结,这是以往半导体工艺和器件框架下难以实现的(如图1)。 这种简易的PN结制备方法避免了传统半导体制备工艺中复杂的光刻和化学掺杂过程,允许人们只需要通过关注材料的几何形貌,就可以获得相应的器件功能,如二极管、太阳能电池、雪崩光电探测器(如图2)。

  夏辉副研究员为本文的第一作者,陆卫、李天信、胡伟达研究员为论文的通讯作者,该研究得到了国家自然科学基金委项目、上海市自然科学基金的支持。

  原文链接:https://www.nature.com/articles/s41377-022-00814-8

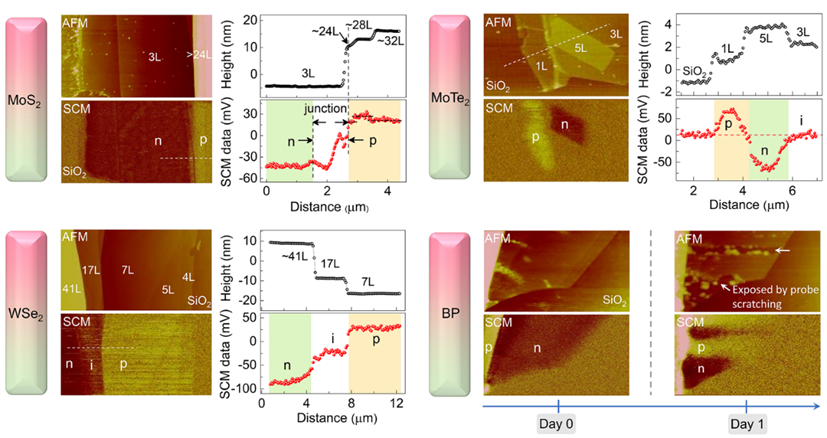

图1 二维层状材料因厚度变化产生的自掺杂行为

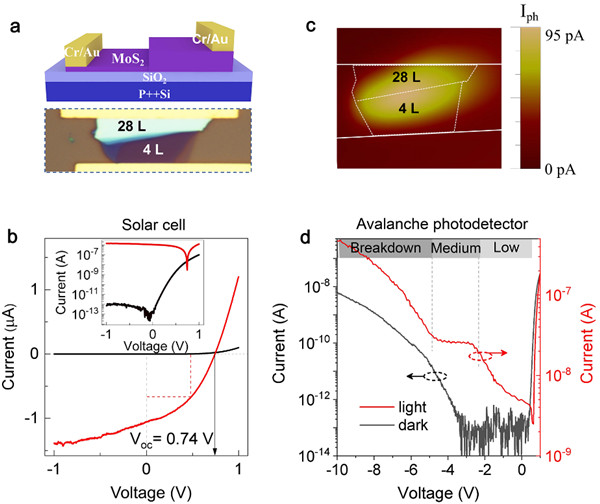

图2 层状PN结及其器件应用:a)器件实物和示意图;b)光电流mapping图像;c)光伏IV曲线;d)雪崩探测性能

供稿:物理室
