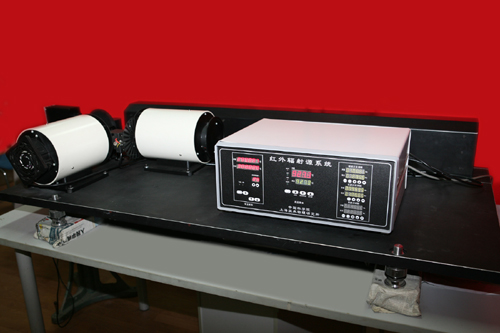

双波段红外辐射源系统包括长波红外和短波红外，长波红外采用中温黑体源，短波红外采用高温黑体源。中、高温黑体源通过光栏孔的出射辐射经调制器变成正弦调制辐射，两路光束经光学偶合器合成一路光束，再经平面反射镜入射到离轴抛物面主反射镜后变成平行光。光学耦合器由石英基片镀膜而成，它透过短波而反射长波。石英基片自身的光学特性使高温黑体短波透过，而大于5µm的长波辐射全部截止，从而使长、短波红外辐射互不干扰。为进一步抑制干扰，在耦合器一侧设置一个吸收腔，把耦合器反射的高温黑体辐射及其透过的中温黑体辐射全部吸收掉。另外研制成功长、短波自检辐射计，用于测量平行光管端口处0.8µm ~ 1.1µm波段及7µm ~ 14µm波段的辐射通量密度（辐照度）。该系统一方面可以通过电控箱的操作面扳，人工进行温度、调制频率的设定；另一方面可与计算机通讯，实现自动控制。
主要部件的性能如下：
一． 平行光管
焦距： 1500mm
有效口径； Φ100mm
可此二项可按用户要求制作。

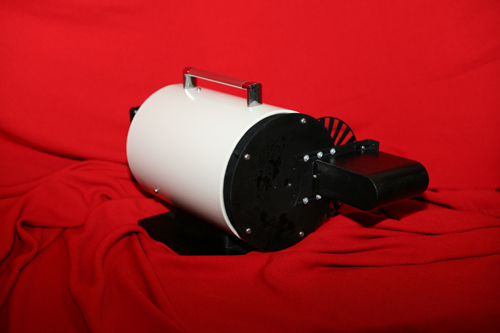

二． 中温黑体
工作温度范围： 室温+10℃ ~ 400℃
黑体开口： Φ20mm
温度分辨率： 0.001℃
有效发射率： ≥0.99
温度稳定性： ±0.05℃
黑体外形尺寸： 320х200х240(mm)可按需制作光栏孔
三． 高温黑体
工作温度范围： 100℃~ 999.9℃
黑体开口： Φ20mm
温度分辨率： 0.1℃
有效发射率： ≥0.99
温度稳定性： ±0.2℃
传感器： 铂铑10-铂热电偶
黑体外形尺寸： 320х200х240(mm)可按需制作光栏孔
四． 调制器（正弦调制）
频率范围： 1Hz ~ 2000Hz连续可调
频率设定与显示：双六位LED数显本位为0.01Hz,
上排为频率设定，下排为频率实时值。该装置选用高品质电机、编码器及控制器、启动、停止快。
五． 自检辐射计
量程： 1х10-8w/cm2 ~ 5х10-5w/cm2
灵敏度： 1х10-8w/cm2
辐射计的响应光谱波段可按需调整。
该设备可用于红外系统标定。
联系人：张才根
电话： 021-65420850-45440
13601865576
